Knurl Holders

Straddle Knurl Holder For Davenport Machines

Straddle Knurl Holder For Davenport Machines

Krurls:
5/8" Diameter
1/4" Wide
1/4" Hole

Cat. No.
2730-SA-SOMMA

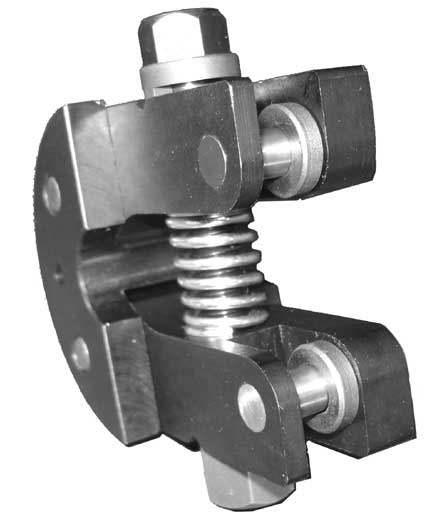

Oversize Straddle Knurl Holder For Davenport Machines

Oversize Straddle Knurl Holder For Davenport Machines

Krurls:
3/4" Diameter
3/8" Wide
1/4" Hole
(Can also use 1/4" wide knurls.)

Cat. No.
2730-23-SA-SOMMA
Circular Knurl Holders for Cross Slides

Circular Knurl Holders for Cross Slides - Diagram

Circular Knurl Holders for Cross Slides

Features:
  • Made of heat-treated steel
  • Carbide knurl pins
  • Permits knurling close to spindle
CENTER KNURL
CAT. NO. FITS DIA. HOLE OD x ID x W W A T
CSKT-DAV DAVENPORT 2" 9/16 REAM 3/4 X 1/4 X 1/4 3/8 5/32 3/4

NOTE: TOP OF DAVENPORT TOOL IS MILLED AWAY FOR PROPER CLEARANCE (SHADED AREA IN DIAGRAM) AND HAS TWO 9/64" PINHOLES THRU.

CIRCULAR KNURL HOLDER PARTS

CSKT-DAV
PART NO. CAT. NO.
2. KNURL CSKT-DAV-2
3. CARBIDE PIN CSKT2-3
4. SET SCREW CSKT00-4
5. WASHER 1ANR-8
