T-Type Cut-Off Blades Carbide Tipped

T-Type Cut-Off Blades Carbide Tipped

T-Type Cut-Off Blades Carbide Tipped - Diagram

  • Micrograin - Increased feeds, shock resistant for interrupted cuts
  • C2 Carbide - Heat and wear resistant, for cast iron & non-ferrous metals and plastics
  • C6 Carbide - For carbon and alloy steels at medium speeds, can be used at higher feed rates than C2
        DOUBLE END
        MICROGRAIN SINGLE END C2 DOUBLE END C6 SINGLE END C6
REF. NO. WIDTH HEIGHT LENGTH ORDERING# ORDERING# ORDERING# ORDERING#
P-1-N .040 1/2 3-1/2" CTBL332-MIC CTBL332-C2-SE CTBL332-C6 CTBL332-C6-SE
P-1 1/16 1/2 4-1/2" CTBL432-MIC CTBL432-C2-SE CTBL432-C6 CTBL432-C6-SE
P-2-N 5/64 1/2 4-1/2" CTBL532-MIC CTBL532-C2-SE CTBL532-C6 CTBL532-C6-SE
P-2 3/32 1/2 4-1/2" CTBL632-MIC CTBL632-C2-SE CTBL632-C6 CTBL632-C6-SE
P-3-S 1/8 1/2 4-1/2" CTBL832-MIC CTBL832-C2-SE CTBL832-C6 CTBL832-C6-SE
P3N-866 1/16 11/16 5" CTBL444-MIC CTBL444-C2-SE CTBL444-C6 CTBL444-C6-SE
5/64 11/16 5" CTBL544-MIC CTBL544-C2-SE CTBL544-C6 CTBL544-C6-SE
P-3-N 3/32 11/16 5" CTBL644-MIC CTBL644-C2-SE CTBL644-C6 CTBL644-C6-SE
P-3 1/8 11/16 5" CTBL844-MIC CTBL844-C2-SE CTBL844-C6 CTBL844-C6-SE
P-4 5/32 11/16 5" CTBL1044-MIC CTBL1044-C2-SE CTBL1044-C6 CTBL1044-C6-SE
P-5-S 3/16 11/16 5" CTBL1244-MIC CTBL1244-C2-SE CTBL1244-C6 CTBL1244-C6-SE
P-3-W 1/8 3/4 5" CTBL848-MIC CTBL848-C2-SE CTBL848-C6 CTBL848-C6-SE
P-4-W 5/32 3/4 5" CTBL1048-MIC CTBL1048-C2-SE CTBL1048-C6 CTBL1048-C6-SE
P-5-W 3/16 3/4 5" CTBL1248-MIC CTBL1248-C2-SE CTBL1248-C6 CTBL1248-C6-SE
P-5-X 1/8 7/8 6" CTBL856-MIC CTBL856-C2-SE CTBL856-C6 CTBL856-C6-SE
P-5-N 5/32 7/8 6" CTBL1056-MIC CTBL1056-C2-SE CTBL1056-C6 CTBL1056-C6-SE
P-5 3/16 7/8 6" CTBL1256-MIC CTBL1256-C2-SE CTBL1256-C6 CTBL1256-C6-SE
P-6 1/4 7/8 6" CTBL1656-MIC CTBL1656-C2-SE CTBL1656-C6 CTBL1656-C6-SE
P-8-X 1/8 1-1/8 6-1/2" CTBL872-MIC CTBL872-C2-SE CTBL872-C6 CTBL872-C6-SE
P-8-N 5/32 1-1/8 6-1/2" CTBL1072-MIC CTBL1072-C2-SE CTBL1072-C6 CTBL1072-C6-SE
P-8 3/16 1-1/8 6-1/2" CTBL1272-MIC CTBL1272-C2-SE CTBL1272-C6 TBL1272-C6-SE
P-9 1/4 1-1/8 6-1/2" CTBL1672-MIC CTBL1672-C2-SE CTBL1672-C6 CTBL1672-C6-SE
P-10 5/16 1-1/8 6-1/2" CTBL2072-MIC CTBL2072-C2-SE CTBL2072-C6 CTBL2072-C6-SE

CUT-OFF BLADE COATING OPTIONS:
(FOR THE OPTIONS LISTED, ADD THE SUFFIX LISTED BELOW TO THE ORDERING NUMBER)
  • TIN = A GOOD GENERAL PURPOSE COATING FOR METAL CUTTING
  • TICN = THIS COATING IS RECOMMENDED FOR MACHINING HIGH CARBON STEEL, HIGH SILICON ALUMINUMS AND TOOL STEELS
  • TIALN = FOR MACHINING CAST IRON, HIGH NICKEL AND TITANIUM ALLOYS, HARDENED STEELS AND STAINLESS STEELS. GOOD CHOICE FOR INTERRUPTED APPLICATIONS
** MANY MORE SPECIALIZED COATINGS AVAILABLE **

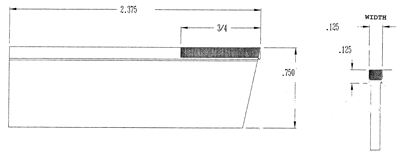

Micro-Grain Carbide Tipped / Short Length T-Type Cut-Off Blades

Micro-Grain Carbide Tipped / Short Length
T-Type Cut-Off Blades


CAT. NO. WIDTH HEIGHT LENGTH "A"
CTBL848-MIC-2-3/8 1/8 3/4 2-3/8" 3/4
CTBL1048-MIC-2-3/8 5/32 3/4 2-3/8" 3/4
CTBL1248-MIC-2-3/8 3/16 3/4 2-3/8" 3/4
